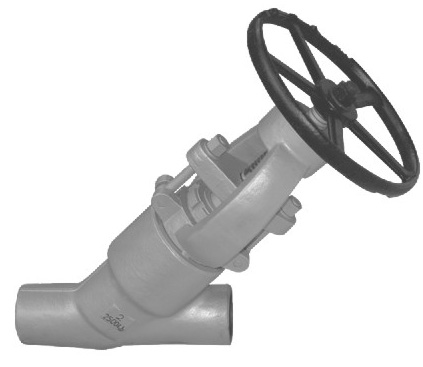

Y型截止閥

產品簡述:Y型截止閥用途: 安裝在鍋爐主給水管道上,作為啟閉裝置用,閥門必須處于全開或全關狀態,不能作為調節閥使用,閥門是Y型阻力小,閥桿中心線與支管中心線是45度角

品牌廠家:工奧閥門
閥門型號:J565Y
主要材質:碳鋼 合金鋼 硬質合金
口徑選型:DN20-DN500
壓力范圍:PN600LB-PN4500LB
瀏覽次數:1953
更新日期:2025-02-18 10:27:18/10/19
產品詳情 在線咨詢

一、Y型截止閥概述

Y型截止閥廣泛應用于石化、冶金、化工、電站、制藥等行業。y型截止閥閥體的流道與主流道成一斜線,這樣流動狀態的破壞程度比常規截止閥要小,因而通過閥門的壓力損失也相應的小了。主要技術參數型號公稱壓力MPa1.6J45H-16試驗壓力MPa殼體2.4密封1.6工作溫度-30~180℃使用介質水主要零件材料型號閥桿、閥蓋灰鑄鐵灰鑄銅J45H-16閥桿、閥瓣碳鋼閥桿螺母銅填料石墨石棉盤根主要外形尺寸(法蘭尺寸按JB78 PN1.6MPa規定。

、Y型截止閥結構特點:
1,采用壓力自緊式密封結構,用牽制板予緊密封圈,密封圈采用成型的柔性石墨圈,介質壓力越高,密封性能越好.
2,采用撞擊式手輪減少了操作力.
3,閥座嵌入閥體,平面密封,閥瓣與閥座密封面均采用鈷基硬質合金等離子噴焊而成,耐磨,抗擦傷,閥桿表面經抗蝕性氮化處理,介質從閥瓣下面流入.

Y型截止閥

、Y型截止閥主要零件材料:

零件名稱

材料牌號

閥體

WCB

WC6

WC9

活塞

A105

WC6

WC9

閥蓋

25

12Cr1MoVA

閥桿

1Cr17Ni2

20Cr1Mo1V1A

密封環

05F

05F

柔性石墨

四開環

1Cr13

20CrMOIVIA

填料

BSP-600

BSP-600

支架

WCB

WCB

閥桿螺母

ZQAL9-4

ZQAL9-4



四、Y型截止閥應用規范

1、設計制造JB3595規定
2、結構長度按JB3595規定或按用戶要求
3、連接端按JB3595規定或按用戶要求
4、閥門檢查和試驗按JB3595規定

五、Y型截止閥執行標準:

設計與制造

結構長度

浩蘭尺寸

壓力-溫度

試驗-檢驗

ASME B16.34,JB/T3595,E101

GB/T 12221-2005

ASME B16.11、ASME B16.25

GB/T 12224-2005

JB/T3595



六、Y型截止閥零件材料與工況:

序號

零件名稱

材料

1

閥體

 25+Stellite 21,F22+Stellite 21

2

閥瓣

 25+Stellite 6,F22+Stellite 6

3

閥桿

 1Cr13,25Cr2Mo1V,17-4PH

4

填料箱

 25,F22

5

閥蓋

 25,F22

6

閥桿螺母

 QAL9-4,D2

7

壓板

 1Cr13,F22

8

填料

 進口GARLOCK夾不銹鋼絲編織柔性石墨

9

填料墊

 1Cr13

10

密封墊

 316絲高柔型石墨

七、Y型截止閥壓力試驗:

公稱壓力(nominal pressure)

1.6Mpa

2.5Mpa

4.0Mpa

密封試驗(seal test)

1.8MPa

2.8MPa

4.4MPa

殼體強度

2.4MPa

3.6MPa

6.0MPa

適用溫度

300

八、Y型截止閥主要尺寸及重量:

  口徑

Class 1690

Class 2680

L

D

W

H

Wt(kg)

L

D

W

H

Wt(kg)

1/2

152

60

216

298

13

152

60

216

298

13

3/4

152

60

216

298

13

152

60

216

298

13

1

152

60

216

298

13

152

60

216

298

13

1-1/4

170

81

216

326

15.8

170

81

216

326

15.8

1-1/2

170

81

216

326

15.8

170

81

216

326

15.8

2

272

102

363

427

37.8

272

102

363

427

37.8

2-1/2

325

122

406

474

63

325

122

406

474

63

3

325

122

406

474

63

325

122

406

474

63

4

325

122

406

474

63

325

122

406

474

63

九、Y型截止閥型號編制說明

J



6

5

H

16

 C

代號

執行機構

連接形式

結構形式

密封材質

公稱壓力

閥體材質

J

角式截止閥

0:電磁動

1:內螺紋

1:直通流道

X:橡膠

10:1.0MPa

C:鑄鋼

3:蝸輪

2:外螺紋

2Z形流道

F:四氟

16:1.6MPa

P304

6:氣動

3:不同連接

3:三通流道

W:閥體加工

10K:日標

R316

7:液動

4:法蘭

4:角式流道

HCr13不銹鋼

150Lb美標

RL316L

9:電動

6:焊接

5:直流流道

Y:硬質合金



A:

無:手動

7:對夾

6:直通流道

 B: 巴氏合金



T:



8:卡箍

7:角式流道

J: 襯膠



Q:球墨鑄鐵



9:卡套



 M:蒙乃爾合金
