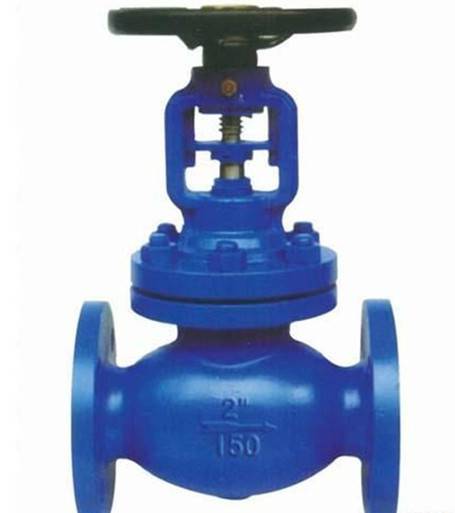

WJ641美標波紋管截止閥介紹

基本概念

WJ641美標波紋管截止閥采用美標設計標準，以波紋管作為閥桿密封元件，實現閥桿的零泄漏。它利用壓縮空氣驅動氣動活塞執行機構，帶動閥瓣啟閉，從而控制流體，適用于遠距離控制和自動化控制場景。

結構特點

1. 波紋管密封：采用柔軟、耐腐蝕、耐高溫的雙重金屬波紋管密封結構，有效防止工藝流體浸蝕閥桿，確保閥桿零泄漏。波紋管下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障。波紋管通常用不銹鋼或Inconel材料制造，結構設計合理，耐疲勞，使用壽命長。
2. 雙重密封設計：除波紋管密封外，還設有填料密封，形成雙重保護。若波紋管失效，閥桿填料也能防止泄漏。
3. 閥桿材質與處理：閥桿經過調質及表面氮化處理，具有良好的抗腐和抗摩擦性能，可延長使用壽命，且閥桿升降位置指示更直觀。
4. 密封面材質：密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好，確保密封性能和使用壽命。密封面也可采用堆焊不銹鋼或采用非金屬材料等多種組合，以滿足各種工況要求。

技術參數

1. 公稱壓力：PN1.0～16MPa（不同型號和規格可能有所不同）。
2. 工作溫度： - 40℃～450℃（部分型號可達更高溫度）。
3. 驅動方式：氣動，利用壓縮空氣驅動氣動活塞執行機構。
4. 氣源壓力：0.4MPa～0.7MPa1。
5. 閥體材料：有碳鋼（如WCB）、不銹鋼（如304、316、316L）等。
6. 適用介質：空氣、蒸汽、導熱油及易燃、易爆、有毒、放射等介質。
7. 公稱通徑：DN15～DN300（MM）。
8. 連接形式：法蘭式連接。
9. 結構形式：直通式。
10. 控制方式：雙作用（氣開、氣關）或單作用（常開、常閉）。

工作原理

當電磁閥通電時，氣源打開，驅動氣動活塞執行機構帶動閥瓣開啟，閥門處于開啟狀態；當電磁閥斷電時，氣源自動排氣，執行機構帶動閥瓣關閉，閥門自動關閉。這種工作原理實現了閥門的遠距離控制和自動化控制。

優勢與應用

優勢

1. 密封性能好：實現閥桿零泄漏，且即無外漏又無內泄現象，降低能源損失，提高工廠設備安全，避免了普通截止閥閥桿填料密封老化快易泄露的缺點。
2. 使用壽命長：波紋管耐疲勞，閥桿和密封面經特殊處理，減少維修次數，降低經營成本。
3. 適用范圍廣：能適應高溫高壓、介質滲透強的工況，適用于多種危險介質。

應用

廣泛應用于石油、化工、制藥、化肥、電力、冶金、電站、采礦、鍋爐、煙草、酒店、建筑、紡織等行業，特別適用于蒸汽、導熱油及有毒介質的高危場所
